台车式回火炉
发布:admin
台车式回火炉
台车式回火炉主要用于大、中型金属构件或合金机件的热处理之用 。
台车式回火炉外壳有钢板和型钢焊接而成,台车由型钢及钢板焊接,台车与炉体通过迷宫式沙封连接,减少热辐射及对流热损失,有效提高炉体密封性。
热风循环系统由风机和导风板构成。

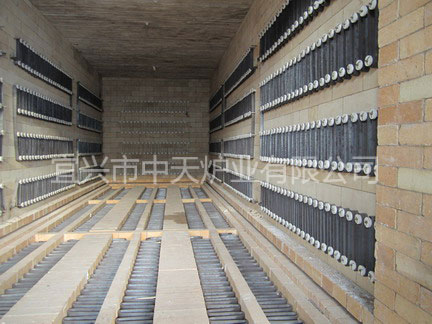

炉衬为纤维结构,纤维模块依据炉膛尺寸定做,用不锈钢锚固件拉紧后与炉体焊接。台车部分用高铝砖砌筑,下部均有保温砖保温。
台车式回火炉炉门的启闭是经过滚轮在导轨上.上下转动来完成的,并采用轨道压紧装置,既包证了炉门关闭时炉门纤维与炉体纤维之间的密封,又保证了在启闭的进程中不会摩擦毁伤纤维。炉门及台车的动力均是由电动机提供的。
电炉各运动机构连锁控制,即炉门打开后自动切断加热元件的电源,同时恢复台车行走时的电源;炉门关闭后主动切断台车行走电机的电源,同时恢复加热元件的电源,避免发生误操。
加热元件为高电阻合金丝绕制成带状,悬挂在炉侧及安放在台车搁丝砖上,并用高铝瓷钉和搁丝砖固定,避免脱出。
台车上按装有耐高温铸钢炉底板,以承载工件之用。为了避免工件加热后产生的氧化皮落入加热元件而构成加热元件损坏,炉底板是交叉叠放的。
本炉控温系统 由智能温度控制仪来完成炉膛内的升降温控制,具PID调节、自整定、自适应功能,并能依据工件的工艺要求主动调整控制炉膛内的加热功率,运用方便,配套控制系统还具有声光超温报警等功能。
